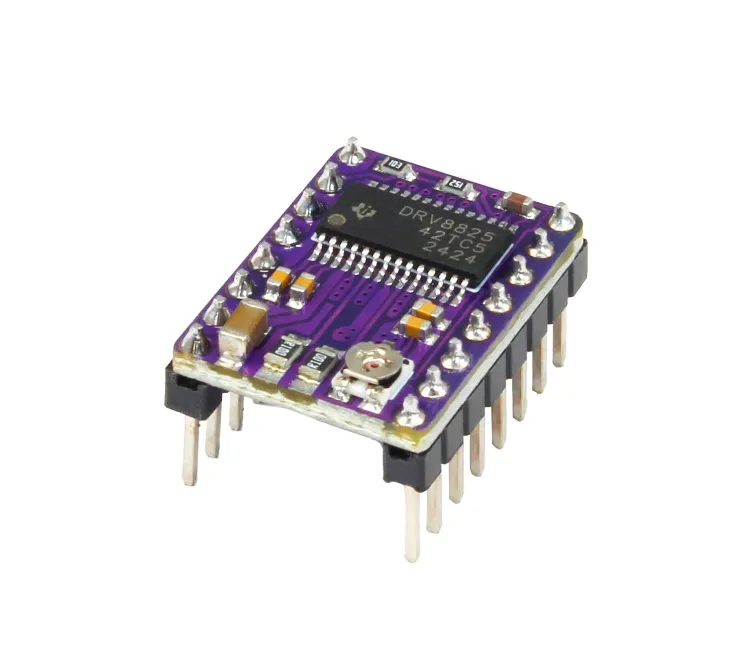

درایور استپر موتور DRV8825 ویژه پرینتر سه بعدی

2,520,000ریال

موجود

توضیحات محصول

ماژول درایور DRV8825 یکی از محبوب‌ترین درایورهای استپر موتور است که با برد کمکی TI DRV8825 برای راه‌اندازی موتورهای استپر دوقطبی به صورت میکرواستپ طراحی شده است. این ماژول دارای رابط خروجی و اینترفیس مشابه با درایور A4988 بوده که می‌تواند به عنوان جایگزینی با عملکرد بهتر در پروژه‌های مختلف استفاده شود. از ویژگی‌های بارز این ماژول می‌توان به تنظیم محدوده جریان، محافظت در برابر جریان اضافی و دمای بیش از حد، و توانایی پشتیبانی از ۶ حالت میکرواستپ تا تفکیک‌پذیری 1/32 استپ اشاره کرد. DRV8825 با ولتاژ کاری ۸.۲ تا ۴۵ ولت کار کرده و می‌تواند در هر فاز حداکثر تا ۱.۵ آمپر بدون هیت سینک جریان‌دهی کند (و با خنک‌سازی موثر تا ۲.۲ آمپر). این ماژول با بردهای آردوینو کاملاً سازگار است.

مشخصات فنی ماژول درایور استپر موتور DRV8825 ویژه پرینتر سه بعدی

  • رابط کنترل: جهت و استپ ساده
  • تفکیک‌پذیری استپ: استپ کامل، نیم استپ، ¼ استپ، 1/8 استپ، 1/16 استپ، و 1/32 استپ
  • تنظیم جریان: قابل تنظیم برای حداکثر جریان خروجی با استفاده از پتانسیومتر
  • ولتاژ کاری: ۸.۲ تا ۴۵ ولت
  • رگولاتور داخلی: برای بهبود عملکرد
  • سازگاری ولتاژ: پشتیبانی از سیستم‌های ۳.۳ ولت و ۵ ولت
  • محافظت داخلی: محافظت در برابر ولتاژ، جریان، و دمای بالا با قابلیت خاموشی خودکار
  • ابعاد: ۲۰x۱۵x۱۱ میلی‌متر

نکات کاربردی

  • تنظیم جریان موتور: با استفاده از پتانسیومتر روی ماژول، جریان موتور را به سطح مناسبی تنظیم کنید تا گشتاور مورد نیاز برای کاربرد شما تأمین شود، بدون اینکه از حد مجاز درایور تجاوز کند.
  • خنک‌سازی مناسب: در هنگام استفاده با جریان‌های بالا، استفاده از هیت سینک و خنک‌کننده‌ها برای جلوگیری از داغ شدن بیش از حد الزامی است.
  • پیکربندی میکرواستپ: اطمینان حاصل کنید که تنظیمات میکرواستپ با نیازهای پروژه شما مطابقت داشته باشد تا عملکرد و دقت مطلوب حاصل شود.
