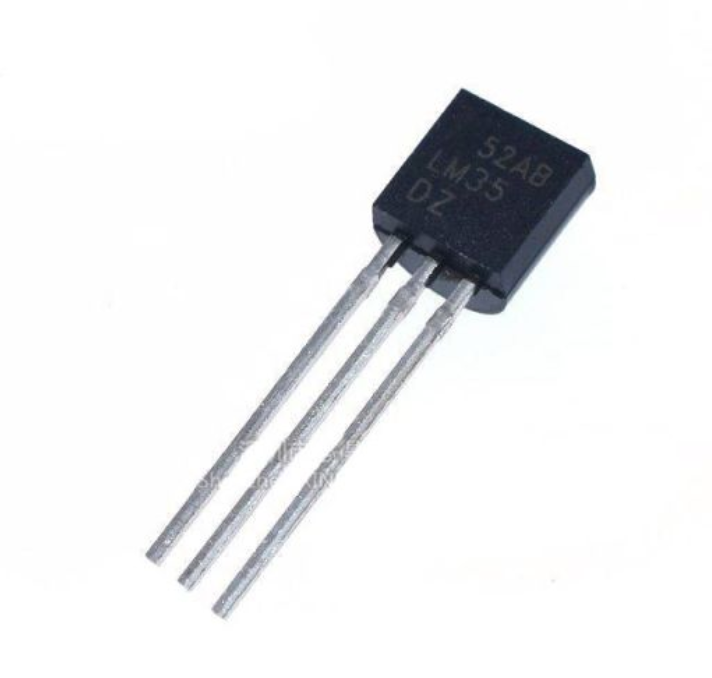

سنسور LM35

توضیحات

معروفترین Sensor  تشخیص دما موجود در بازار Lm35 می‏باشد ، این سنسور تغییرات دمای مورد نظر را به ولتاژ آنالوگ تبدیل می‏کند.

این سنسور دارای سه پایه می‏باشد در صورتی که سنسور روربروی ما قرار گیرد (بتوانیم نوشته هایش را ببینیم).
اولین پایه ، سمت چپ ( vcc )  می‏باشد که به ۵ ولت وصل می‏شود.
پایه وسط ، ولتاژ خروجی ( Vout )است که به میکروکنترلر متصل می‏شود.
پایه سوم ، زمین ( GND ) سنسور است.
محدوده دمایی که این سنسور قادر به انداه گیری آن می‏باشد بین ۵۵- تا ۱۵۰+ درجه سانتیگراد است و این سنسور به ازای هر درجه سانتیگراد ۱۰ میلی ولت ولتاژ خروجی را تغییر میدهد . یعنی به ازای دمای ۱ درجه ، ولتاژ خروجی سنسور ۱۰ میلی ولت و به ازای ۱۰۰ درجه خروجی سنسور ۱۰۰۰ میلی ولت می‏باشد.

این سنسور از نوع آنالوگ می‏باشد.
خروجی ۱۰ mv به ازای هر درجه سانتیگراد دارد.
دارای اندازه گیری دقیق به درجه سیلسیوس (سانتیگراد) است.
عامل مقیاس خطی mV/°C+ 10.0 را دارا می‏باشد.
دارای دقت تضمینی تا  ۰٫۵ درجه سانتیگراد می‏باشد.
مجاز برای درجه حرارت  ۵۵− تا ۱۵۰+ درجه سانتیگراد است.
مناسب برای کاربردهای متحرک است.
هزینه پایین به دلیل استفاده از لوازم wafer-level دارد.
ولتاژ کاری آن از ۴ تا ۳۰ ولت می‏باشد.
جریان مصرفی کمتر از ۶۰ میلی آمپر دارد.
دارای خود گرمایی پایین،  ۰٫۰۸  درجه سانتیگراد  در هوای ساکن است.
شاخص غیر خطی در ۱٫۴ ±   درجه سانتیگراد  است.
