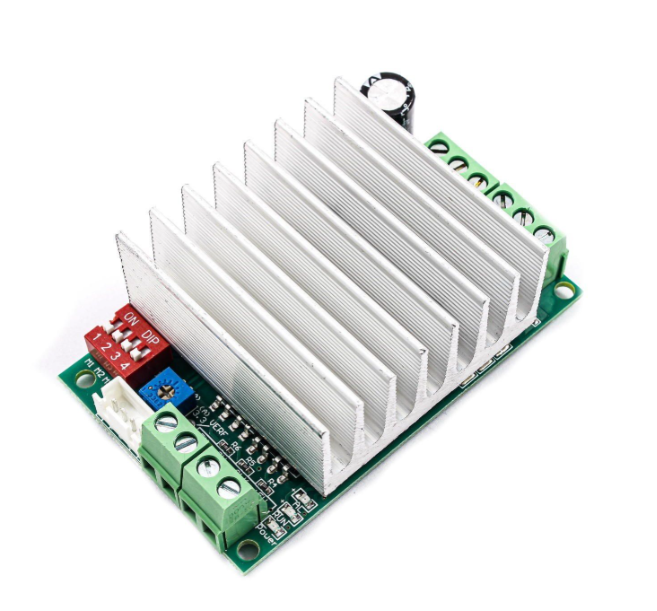

درایور استپر موتور TB6600

15,000,000ریال

فقط 1 عدد در انبار موجود است

توضیحات محصول

درایور استپر موتور، برای کنترل نحوه عملکرد موتورهای پله‌ای استفاده می‌شود و معمولا به صورت یک مدار بدون محفظه و پوشش می‌باشد. درایور موتورها بر اساس نوع تراشه و میزان ولتاژ به خصوص جریان عبوری تقسیم‌بندی می‌شوند. وظیفه درایور استپر موتور این است که بین منبع تغذیه، موتور و میکروکنترلر ارتباط برقرار کند. درایور استپر موتور جریان را در ولتاژ مورد نظر فراهم می‌کند ولی نمی‌تواند کنترل سرعت موتور را به عهده بگیرد. در عوض میکروکنترلر، سرعت و جهت چرخش موتور را مشخص می‌کند. درنتیجه میکروکنترلر و درایور استپر موتور باید با هم کار کنند.
درایور TB6600 یک درایور استپ موتور حرفه‌ای است که قادر است موتور دو فاز را کنترل کند. این درایور سازگار با Arduino و دیگر میکروکنترلرهایی است که می‌توانند سیگنال پالس دیجیتال 5 ولت را تولید کنند. در این ماژول برای ایزولاسیون از اپتوکوپلر استفاده می‌شود که باعث می‌شود جریان مصرفی نصف شود.

ویژگی های درایور استپر موتور TB6600

  • راه‌اندازی پل دو قطبی H
  • دارای عملکرد قفل جریان نیمه خودکار برای کاهش مصرف انرژی
  • ایزولاسیون نوری برای ورودی‌های سیگنال
  • رابط تک پالس مثبت استاندارد
  • عملکرد نگهداری آفلاین
  • دارای شاسی نیمه محور با قابلیت انطباق با شرایط محیطی سخت
  • دارای حفاظت‌های حرارتی
  • دارای حفاظت از جریان

کاربردهای درایور استپر موتور TB6600

  • راه‌اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع
  • دستگاه های CNC لیبل زنی
  • برش لیزری
  • ماشین های حکاکی

مشخصات فنی درایور استپر موتور TB6600

  • مدل: TB6600
  • تراشه: TB67S109AFTG
  • ولتاژ تغذیه: 9 تا 42 ولت DC
  • دمای کاری: 10- تا +45 درجه سانتی گراد
  • حداکثر جریان خروجی: 4 آمپر
  • توان خروجی: 160 وات
  • فرکانس کاری: 20 کیلوهرتز
  • میکرو استپ‌ها: گام کامل، نیمه گام، گام 1/4، گام 1/8 ، گام 1/16 ، گام 1/32
  • اندازه: 72×96 میلی‌متر
  • دارای کیس/ بدون کیس (انتخابی)
